Szczegóły Produktu:
Zapłata:
|
Użycie tokarki rolkowej: | Specjalnie obracająca się rolka stalowa, cylinder rolkowy | Max.Diameter rolki stalowej: | 2000 mm |
---|---|---|---|
Maksymalna długość rolki stalowej: | 5000 mm | Waga pałąka: | 20t |
Obsługa posprzedażna: | inżynierowie są dostępni do instalacji i uruchomienia tokarki rolkowej | Certyfikat: | SGS, CE, EAC, ISO9001 |
High Light: | cnc tokarka rolkowa,tokarka sterowana komputerowo,tokarka rolkowa PLC |
Profesjonalna duża tokarka pozioma do dużych obciążeń na cylinder rolkowy
1. Zastosowanie tokarki stalowej: Profesjonalnie używana do modyfikowania ponownego rowkowania starych rolek stalowych lub obróbki nowej rolki stalowej, pręta przez huty.Tokarka cnc do toczenia rolkowego może nie tylko realizować proces obróbki toczenia, gwintowania, gwintowania, rowkowania itp., Ale także licowania, okręgu ex, powierzchni itp.
Jeśli chodzi o system sterowania PLC, posiadamy własny projekt z patentem krajowym.Funkcję naszego zaprojektowanego systemu sterowania PLC można porównać z systemem sterowania CNC.Jest to wygodniejsza i łatwiejsza obsługa niż sterowanie CNC.
Opis produktu:
Ta automatyczna tokarka CNC, tokarka rolkowa jest używana głównie do obróbki wzoru otworów rolkowych dla huty.Przyjęty frez do modelowania, tokarka rolkowa może przetwarzać wałek do FT, semi-FT i odcinać, może również naprawić wzór otworów.Tokarka rolkowa może również przetwarzać zewnętrzną cylindryczną powierzchnię walca i inne części osi.
Tokarka walcowa CNC używana głównie do toczenia półwykończeniowego i toczenia wykańczającego walców z żeliwa, stali i metali nieżelaznych.Frezy wykonane ze stali szybkotnącej.Tokarka ta może być używana do toczenia i obróbki ekskrętów walców, powierzchni czołowych, różnych złożonych profili przejść i powierzchni zakrzywionych lub do obróbki części wałów wykonanych z materiałów takich jak żeliwo, stal i metale nieżelazne.

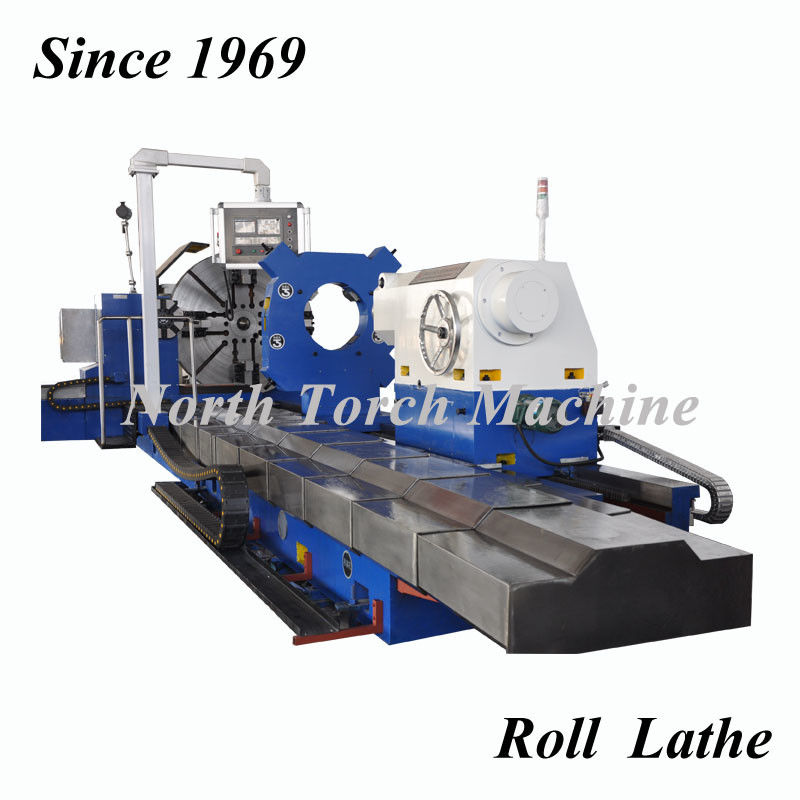

Tokarka rolkowa składa się z łoża tokarki, wrzeciennika, konika, podpórki noża, podparcia środkowego i innych części.Wrzeciennik i konik są zainstalowane między łożami tokarki.Konik może poruszać się lub nadal wzdłuż szyny prowadzącej, aby spełnić różne długości.
1. Metoda usuwania wiórów: (wiór boczny) między szynami, ustanowienie bocznego kanału usuwania wiórów;
2. Metoda chłodzenia przedmiotu obrabianego: kanał chipowy ma kanał zlewowy, system chłodzenia jest niezawodny, mocny i trwały;
3. Smarowanie prowadnicy maszyny: zastosowanie niezależnego systemu smarowania (niezależne od konika i siodła), regularne automatyczne smarowanie
4. Prowadnica maszyny z uszczelką ochronną, mocna i niezawodna.
5. Szyna prowadząca maszyny przyjmuje konstrukcję 3 szynową, aby spełnić wymagania intensywnego użytkowania.
6. Smarowanie wrzeciona wrzeciennika maszyny: niezawodne smarowanie, układ smarowania ma funkcję zabezpieczenia podnapięciowego;okno olejowe jest wyraźnie widoczne;urządzenie smarujące tuleję konika to kompletne, niezawodne smarowanie i wygodne tankowanie.
7.Główne maszyny i podzespoły elektryczne używane znanych marek krajowych i zagranicznych.
8. Wymagania bezpieczeństwa: blokada elektryczna jest niezawodna, wrażliwa na działanie, co jest zgodne z krajowym standardem bezpieczeństwa.
2. NASZE ZALETY I CECHY TOKARKI ROLKOWEJ:
1. Ponad 50 lat doświadczenia w projektowaniu i produkcji niestandardowych tokarek walcowych.
2. Posiadamy własną ODLEWNICĘ, która bardzo dobrze kontroluje i gwarantuje jakość odlewów.
3. 4 szyny prowadzące z teleskopową stalową osłoną tokarki o wysokiej sztywności, stabilności i dokładności po szlifowaniu dzięki naszej 12-metrowej dużej szlifierce bramowej
4. Posiadamy własny piec do wyżarzania do obróbki powierzchniowej hartowania i hartowania.
5. Wysoki moment obrotowy wrzeciennika tokarki;
6. Zero luzów ze śrubą kulową.
7. Obróbkę zgrubną i wykańczającą uzyskuje się na tokarce cnc z systemem sterowania cnc SIEMENS lub FANUC
8. Konik to sterowanie elektryczne z wyświetlaczem ciśnienia, które uzyskało nasz patent krajowy.
9. Panel operacyjny to sterowanie PLC z naszą specjalną konstrukcją, która uzyskała patent krajowy, operacja jest łatwa, jak CNC, ale tańsza i łatwiejsza niż sterowanie CNC.
Eksportowane kraje tokarki naprawczej CNC:
Rosja, Gruzja, Tajlandia, Azerbejdżan, Etiopia, Argentyna, Australia, Turcja, Włochy, Norwegia, Indie, Iran, Inodezja, Brazylia, Panama, Kolumbia itd.
3. Parametry techniczne tokarki do walców stalowych
CK84 - Tokarka do rolek | |||||||
Nazwa | Jednostka | CK8465 | CK8480 | CK84100 | CK84125 | CK84160 | CK84200 |
Typ szyny prowadzącej | 4 szyny prowadzące | 4 szyny prowadzące | 4 szyny prowadzące | 4 szyny prowadzące | 4 szyny prowadzące | 4 szyny prowadzące | |
Maksymalna średnica obrabianego przedmiotu | mm | φ650mm | φ800mm | φ1000mm | φ1250mm | φ1600mm | φ2000 mm |
Szerokość prowadnicy łoża maszyny | mm | 1000mm | 1100mm | 1400mm | 1600mm | 1800mm | 2000mm |
Średnica uchwytu | mm | φ1000mm | φ1100mm | φ1400mm | φ1600mm | φ1800mm | φ2000mm |
Długość szczęk uchwytu | mm | 250mm | 250mm | 320mm | 320mm | 320mm | 320mm |
Maksymalna długość obrabianego przedmiotu | mm | 4000mm | 5000mm | 8000mm | 12000mm | 150000mm | 20000mm |
Masa przedmiotu obrabianego | T | 10T | 18T | 25T | 32T | 40T | 50T |
Średnica wrzeciona | mm | φ190mm | φ220mm | φ260mm | φ300mm | φ300mm | φ360mm |
Prędkość wrzeciona | obr/min | 5-260 obr/min | 2-165r/min | 2-130r/min | 2-130r/min | 2-80 obr/min | 0,5-80 obr/min |
Rozmiar końcówek wrzeciona | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 160 1:7 | Metryczne 160 1:7 | |
Skok osi X | mm | 50-325mm | 50-400mm` | 50-500mm | 100-625mm | 100-800mm | 200-1000mm |
Skok osi Z | mm | 1000-4000mm | 1000-5000mm | 2000-8000mm | 2000-12000mm | 3000-15000mm | 3000-20000mm |
Szybka prędkość osi X | mm/min | 2000mm/min | 2000mm/min | 2000mm/min | 2500mm/min | 2500mm/min | 2500mm/min |
Szybka prędkość osi Z | mm/min | 2500mm/min | 2500mm/min | 2500mm/min | 2500mm/min | 2500mm/min | 3000mm/min |
Średnica wrzeciona konika | mm | φ240mm | φ290mm | φ290mm | φ320mm | φ320mm | φ410mm |
Skok tulei konika | mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
Metoda ruchu konika | Sterowanie elektryczne | Sterowanie elektryczne | Sterowanie elektryczne | Sterowanie elektryczne | Sterowanie elektryczne | Sterowanie elektryczne | |
Maksymalna siła skrawania pojedynczego narzędzia | KN | 60KN | 80KN | 80KN | 80KN | 100KN | 150KN |
Maksymalny moment obrotowy uchwytu | KN·m | 13KN·m | 22KN·m | 33KN·m | 40KN·m | 90KN·m | 233KN·m |
Całkowita siła cięcia | KN | 45KN | 60KN | 70KN | 110KN | 160KN | 210KN |
Silnik | |||||||
Moc silnika głównego | KW | 22KW | 37KW | 45KW | 55KW | 75KW | 128KW |
Moc silnika smarowania | KW | 0,37 kW | 0,37 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
Precyzja | |||||||
Cylindryczność | mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Platforma | mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Chropowatość | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
Rozmiar maszyny | CM | 600*200*140 | 750*220*165 | 8100*275*195 | 1000*310*215 | 1050*320*240 | 1250*360*265 |
Ciężar maszyny | T | 20T | 23T | 26T | 35T | 46T | 65T |
4. Obsługa posprzedażna
1. Inżynierowie są dostępni do instalacji, uruchomienia i szkolenia tokarki rolkowej w fabryce użytkownika.
2. Akcesoria do maszyn, takie jak szczęki, koła zębate, łożyska, narzędzia tnące itp., mogą być natychmiast dostarczone przez Fedex, DHL itp., aby zapobiec zakończeniu produkcji.
3. Gwarancja jakości tokarki walcowej wynosi 12 miesięcy.
4. Dostawa akcesoriów do maszyn: posiadamy wszystkie akcesoria do maszyn i mamy możliwość dostarczenia akcesoriów do maszyn tokarskich w ciągu 3 dni.
Aby uzyskać więcej informacji, prosimy o kontakt.
Dziękuję za uwagę.
Etykietka: Tokarka stalowa, Tokarka rolkowa, Tokarka pozioma, Tokarka do metalu
