Zastosowanie tokarki do gwintowania rur: | Toczenie cylindrów wiertniczych, wałów, śmigieł, rur itp. | Otwór wrzeciona: | 100 mm 190 mm 220 mm 250 mm 300 mm 380 mm 360 mm 500 mm |
---|---|---|---|
Maksymalna długość cylindra, wału: | 2000 mm 3000 mm 4000 mm 5000 mm 8000 mm | System sterowania CNC: | SIEMENS, FANUC, GSK, zgodnie z życzeniem klienta |
Napięcie: | 380V, 440V, 415V, 220V itd. | Waga części do obróbki: | 6T 15T 32T 45T 55T |
Obsługa posprzedażna tokarki rolkowej: | Inżynierowie są dostępni do instalacji i uruchomienia maszyn zamorskich | Akcesoria do tokarek poziomych: | Podpórka na rolkę, uchwyt, osłona metalowa, śruby kotwiące, narzędzia tnące itp. |
High Light: | tokarka do rur,automatyczna tokarka |

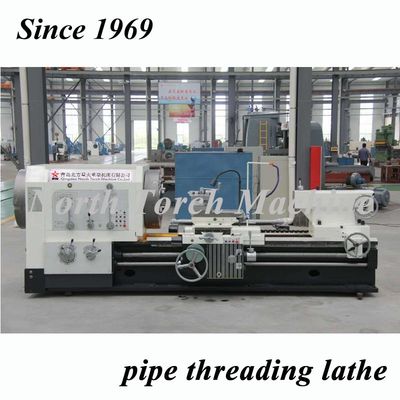

China Professional Doskonała tokarka do gwintowania rur do gwintowania rur górniczych
1. Zastosowanie tokarki do gwintowania rur: Profesjonalnie stosowany do może wykorzystywać narzędzia tnące ze stali szybkotnącej i węglika do wykańczania procesu toczenia zgrubnego lub wykańczającego nie tylko metali nieżelaznych, takich jak różne stale konstrukcyjne, odlewy stalowe i żeliwa, cylindry, wał itp., ale także zewnętrzne, wewnętrzne powierzchnie cylindryczne, stożkowe, kuliste, gwinty z materiałów niemetalowych oraz wszelkiego rodzaju powierzchnie krzywoliniowego korpusu obrotowego.
Qingdao North Torch Machine Tool Co., Ltd została założona w 1969 roku. Pierwotnie należała do Przedsiębiorstwa Wojskowego Lotniska Liuting z North China Sea Fleet Aviation (Zakład Maszyn Lotniczych) i jest głównie odpowiedzialna za konserwację samolotów, przetwarzanie części zamiennych, średnie i produkcja maszyn małogabarytowych itp. Zgodnie z dokumentem wydanym w 1999 r. przez centralną komisję wojskową i radę państwową przedsiębiorstwo zostało przekształcone z przedsiębiorstwa wojskowego w spółkę prywatną i stale się rozwijało.
2. NASZE ZALETY I CECHY dotyczące TOKARKI do gwintowania rur, konwencjonalnej tokarki do gwintowania rur:
Ponad 50-letnie doświadczenie w projektowaniu i produkcji dostosowanej tokarki poziomej, tokarki rolkowej, tokarki, poziomej tokarki CNC, tokarki pionowej, tokarki konwencjonalnej i innych obrabiarek.
Posiadamy własną ODLEWNICĘ, która bardzo dobrze kontroluje i gwarantuje jakość odlewów.
4 szyny prowadzące z teleskopową stalową osłoną tokarki o dużej sztywności, stabilności i dokładności po szlifowaniu przez naszą 12-metrową dużą szlifierkę bramową
Obróbkę zgrubną i wykańczającą uzyskuje się na tokarce cnc z systemem sterowania cnc SIEMENS lub FANUC
Konik to sterowanie elektryczne z wyświetlaczem ciśnienia, które uzyskało nasz patent krajowy.
Panel operacyjny to sterowanie PLC z naszą specjalną konstrukcją, która uzyskała patent krajowy, obsługa jest łatwa, jak CNC, ale tańsza i łatwiejsza niż sterowanie CNC.
Kraje eksportowane :
Rosja, Gruzja, Tajlandia, Azerbejdżan, Etiopia, Argentyna, Australia, Turcja, Włochy, Norwegia, Indie, Iran, Inodezja, Brazylia, Panama, Kolumbia itd.
3. Parametry techniczne tokarki do rur poziomych
Tokarka do gwintowania rur serii CK61 | |||||||
Nazwa | Jednostka | CK6180 | CK61125 | CK61160 | CK61200 | CK61250 | CK61300 |
Typ szyny prowadzącej | Prostokąt 2 szyny prowadzące | Prostokąt 2 szyny prowadzące | Prostokąt 2 szyny prowadzące | Prostokąt 2 szyny prowadzące | Prostokąt 2 szyny prowadzące | Prostokąt 2 szyny prowadzące | |
Średnica huśtawki nad łożem maszyny | mm | φ800mm | φ1250mm | φ1600mm | φ2000mm | φ2500 | φ3000 |
Średnica obrotu nad wózkiem narzędzia tnącego | mm | φ400mm | φ800mm | φ1250mm | φ1600mm | φ2000mm | φ2500 |
Szerokość prowadnicy łoża maszyny | mm | 600mm | 755mm | 1000mm | 1000mm | 1100mm | 1100mm |
4 szczęki pojedynczego działania Średnica uchwytu | mm | φ400mm | φ800mm | φ1250mm | φ1600mm | φ2000mm | φ2500mm |
Maksymalna długość obrabianego przedmiotu | mm | 1000mm | 2000mm | 3000mm | 4000mm | 5000mm | 6000mm |
Masa przedmiotu obrabianego | T | 2T | 5T | 10T | 12T | 15T | 15T |
Średnica otworu wrzeciona | mm | φ190mm | φ215mm | φ250mm | φ278mm | φ300mm | φ380-500mm |
Prędkość wrzeciona | obr/min | 10-300 obr/min | 5-134r/min | 5-106r/min | 5-106r/min | 3-87 obr/min | 3-87 obr/min |
Skok osi X | mm | 400mm | 600mm` | 800mm | 1000mm | 1250mm | 1500mm |
Skok osi Z | mm | 1000mm | 2000mm | 3000mm | 4000mm | 5000mm | 6000mm |
Szybka prędkość osi X | mm/min | 2500mm/min | 2500mm/min | 2500mm/min | 2000mm/min | 2000mm/min | 2000mm/min |
Szybka prędkość osi Z | mm/min | 3000mm/min | 3000mm/min | 3000mm/min | 2500mm/min | 2500mm/min | 2500mm/min |
F Rozmiar ostrza narzędzia tnącego | mm | 40*40mm | 40*40mm | 40*40mm | 40*40mm | 40*40mm | 40*40mm |
Średnica wrzeciona konika | mm | φ150mm | φ180mm | φ240mm | φ240mm | φ280mm | φ280mm |
Skok tulei konika | mm | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
Metoda przesuwania konika | Elektryczny | Elektryczny | Elektryczny | Elektryczny | Elektryczny | Elektryczny | |
Końcówka konika | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 120 1:7 | Metryczne 160 1:7 | |
Całkowita moc | KW | 11KW | 15KW | 18,5 kW | 22KW | 30KW | 37KW |
Moc silnika smarowania | KW | 0,37 kW | 0,55 kW | 0,56 kW | 0,57 kW | 0,58 kW | 0,59 kW |
Cylindryczność | mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Platforma | mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
Chropowatość | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
Uwagi: Powyższe parametry techniczne tokarki poziomej to standardowe specyfikacje, specjalizujemy się również w produkcji niestandardowych tokarek.
4. Obsługa posprzedażna
1. Inżynierowie są dostępni do instalacji tokarki do gwintowania rur, uruchomienia i szkolenia w fabryce użytkownika.
2. Akcesoria do maszyn, takie jak szczęki, koła zębate, łożyska, narzędzia tnące itp., mogą być natychmiast dostarczone przez Fedex, DHL itp., aby zapobiec zakończeniu produkcji.
3. Gwarancja jakości tokarki do toczenia rur, tokarki poziomej o dużej wytrzymałości, tokarki, tokarki CNC wynosi 12 miesięcy.
